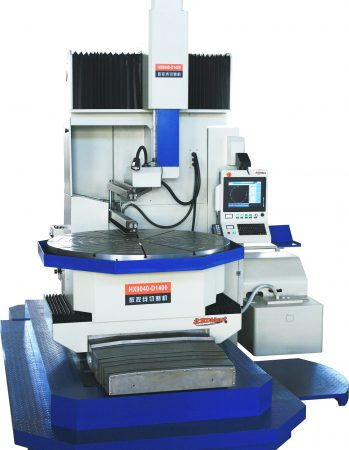

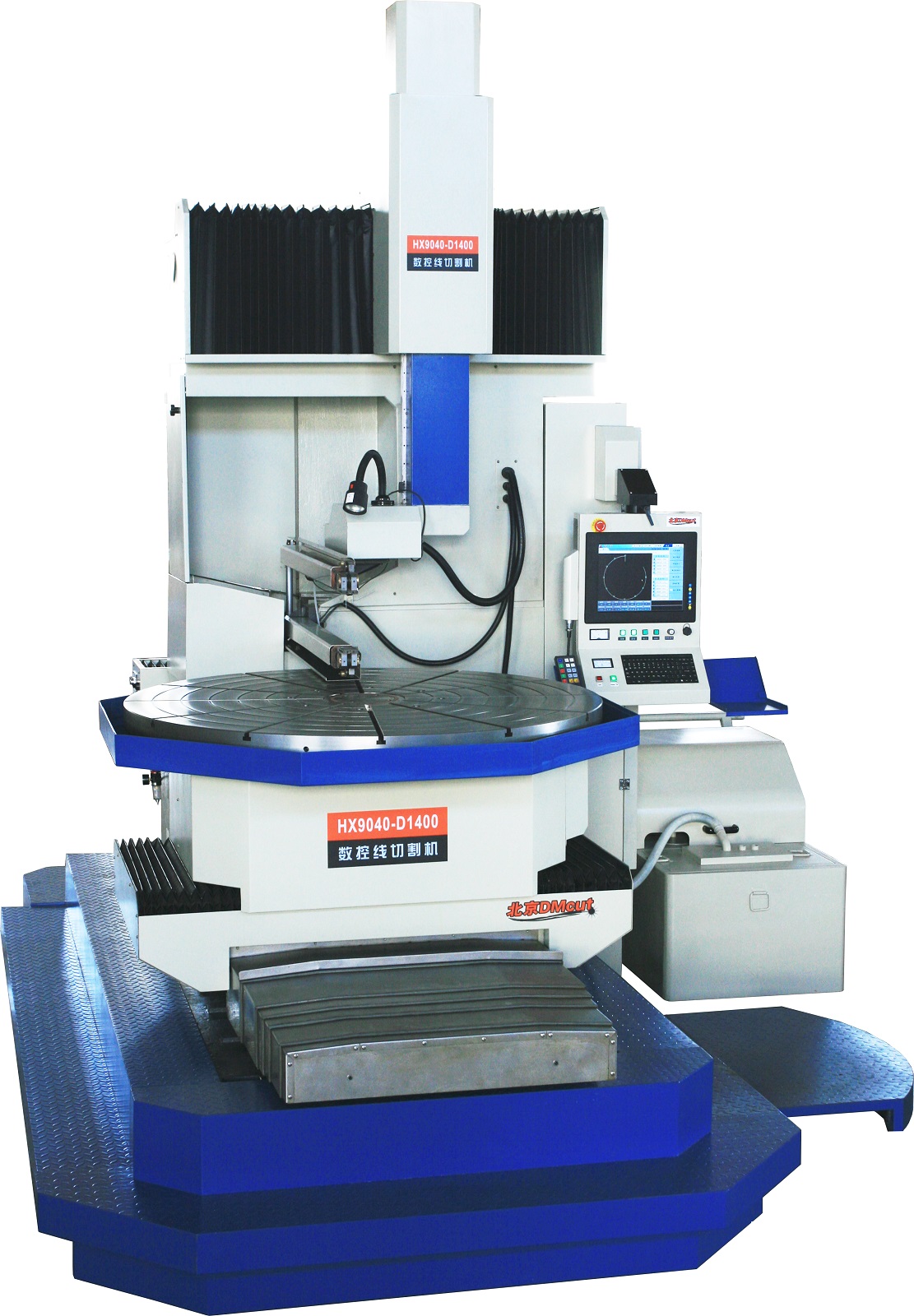

Wycinarka drutowa serii HX5-C to maszyna przeznaczona do wycinania elementów okrągłych, pierścieniowych o dużych średnicach. Oprócz cięcia prostego, bez kąta, maszyna ma możliwość pracy pod maksymalnym kątem +/- 45 stopni.
Jednocześnie pracują osie liniowe: X,Y,U,V oraz oś obrotowa C (obraca się stół maszyny) – wszystkie osie sterowane CNC.
Maszyna występuje w dwóch typach:
– HX5-C1000 to możliwość obrabiania detalu o średnicy do 1000 mm i wadze do 400 kg;
– HX5-C1200 to możliwość obrabiania detali o średnicy do 1200 mm i wadze do 600 kg.
Jedyna taka maszyna na rynku. Żadna inna fabryka produkująca wycinarki drutowe na drut molibdenowy nie produkuje takiej maszyny.
Maszyny serii HX5-C to maszyny które rozwiązują wiele problemów w warsztatach mechanicznych, głównie z wycinaniem dużych i wysokich detali o okrągłym kształcie, nawet pod dużym kątem do +/- 45 stopni.
Mogą to być części silników, turbin, tulei i wiele innych elementów.
Obrotowy stół maszyny pozwala na wycinanie pierścieniowych kształtów zewnętrznych jak i wewnętrznych w jednym zamocowaniu, po jednym bazowaniu detalu. Dobrym przykładem są koła zębate wycinane na zewnętrznym obrysie detalu.
Ponadto ważne jest to, że możemy obrabiać detale o wysokości do 300 mm.
Podstawowe parametry techniczne maszyn seria HX5-C:
Konstrukcja maszyn serii HX5_C jest bardzo solidna, czyli dokładnie taka, jaka powinna być. Przemyślana,uporządkowana i wyjątkowo trwała.
Korpus maszyny to stabilny odlew żeliwny co zapewnia idealną sztywność maszyny.
Osie X i Y znajdują się poniżej stołu roboczego.
Prowadnice to firma THK – prowadnice liniowe, toczne. Zapewniają one precyzyjne przemieszczanie się stołu roboczego.
Silniki to serwonapędy Panasonic. Liniały pomiarowe o rozdzielczości 0,001 mm połączone są w pętli z silnikami osi i ze sterowaniem. Takie rozwiązanie jest niespotykane w żadnych innych wycinarkach drutowych na drut molibdenowy. Tylko w maszynach fabryki DM-CUT Pekin.
W osiach U i V standardowo servonapędy AC Panasonic. Takie rozwiązanie to bardzo precyzyjne wycinanie z dużym kątem.
Panel sterowania umiejscowiony jest na maszynie za pomocą obrotowego ramienia. Jest to bardzo wygodne dla operatora.
Sterowanie jest własnym projektem informatyków fabryki DM-CUT. Jest ono rozwinięciem sterowanie, w które wyposażane są standardowe wycinarki drutowe DM-CUT. Jest rozszerzone o dodatkową oś C (obrót stołu). Tak jak w standardowych wycinarkach drutowych, bazą sterowania jest WINDOWS 7.
Sterowanie jest w języku angielskim, ale dokładna instrukcja jest w języku polskim. Program CAD CAXA jest w języku angielskim.
Ruchy osi realizujemy za pomocą pilota lub po zadaniu wielkości przesunięcia w programie.
Dane wprowadzamy za pomocą klawiatury i myszki. Ekran nie jest ekranem dotykowym.
Zdjęcie panelu sterowania poniżej:
